domingo, 31 de mayo de 2015

Manuel Martínez Rodríguez.

Estudio de los relojes de sol de Villafranca del Bierzo. Reloj de sol de la Iglesia de San Francisco.


Con la publicación de hoy doy por finalizado este humilde estudio, que me ha supuesto en su momento un acercamiento a la ciencia de los relojes de sol, ahora caduca, pero de vital importancia para poder entender las etapas por las que ha ido pasando el ingenio humano, hasta llegar a sentar las bases de la medición actual del tiempo en el mundo en que vivimos. El tiempo, algo efímero o eterno, o las dos cosas a la vez, dependiendo de nuestra percepción, resulta siendo intangible, ser lo más poderoso que conocemos en nuestro pequeño universo.
Confieso que me ha llevado mucho tiempo la adaptación del estudio para publicarlo en este Blog, y el estudio en sí, pero ambas cosas han sido satisfactorias. Fue apasionante descubrir al detalle los relojes de sol, imaginando su construcción e historia hasta ser finalmente colocados en el lugar donde hoy podemos contemplarlos. Por otro lado ha sido también enriquecedor conocer los edificios donde se encuentran, unos con más historia que otros pero todos destacados, bien por su valor de monumento o simplemente por el reloj de sol.
De nuevo si a un sólo seguidor de este blog de Santiago, le ha interesado el tema, le pido disculpas por la tardanza, la cual bien podría haberle causado desinterés por el estudio. Si ha sido así lo siento de veras.
Para una información completa del lector, enumero de nuevo las publicaciones realizadas de los relojes de sol de Villafranca del Bierzo. Domingo 30-11-14 el primer estudio correspondiente al reloj de sol de la Colegiata, viernes 26-12-14 reloj de sol del Palacio de Arganza, sábado 10-01-15 reloj de sol de San Nicolás El Real y sábado 4-04-15 reloj de sol de la casa que hace esquina en la confluencia de las calles Jesús Adrán con la calle Alameda Baja.
Me permito también recordar de nuevo, que el origen de este estudio fue la publicación en este blog, el 9 de septiembre de 2014, de las excelentes fotografías de Santiago Castelao, correspondientes a estos cinco relojes de sol, existentes hoy día en Villafranca del Bierzo.
El reloj que ahora vamos a descubrir se encuentra en la Iglesia de San Francisco de Asís, que fue declarada Bien de Interés Cultural el 7 de abril de 1993. Convento católico de la orden franciscana construido en 1285 en su actual ubicación, del que hoy día sólo se conserva la iglesia. La construcción inicial, atribuida a la reina consorte de León, Doña Urraca, sufrió varias reformas en los siglos XIV y XV. Su estilo es variado incluyéndose en el tardorrománico (fachada, parte baja de la portada), gótico (cabecera) y barroco (torres).

Fotografía de Santiago Castelao

Se le dio uso de cuartel en tiempos de la reina María Cristina. Su archivo desapareció devorado por las llamas en 1968. Merecen ser mencionados su retablo mayor, su artesonado, coro, pinturas e imágenes. La belleza y grandiosidad del conjunto deja boquiabierto al que lo ve por primera vez.
Nada más lejos de mi intención que dilatar este escrito por lo que entro ya en harina como suele decirse, pasando al estudio de este reloj de sol situado en la fachada sur de la Iglesia de San Francisco.

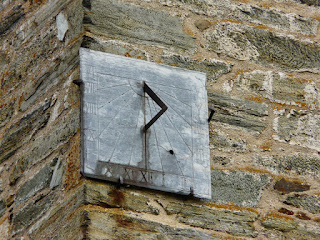

Reloj de sol construido sobre una losa cuadrada de pizarra, definido asimismo en un cuadrado, sujeto a la pared mediante clavos. El grabado de sus marcas horarias y números romanos es de muy buena ejecución.
Se aprecia bien su perfecta simetría, donde las seis se marcan mediante una línea horizontal, lo que hace suponer que fue construido para una pared con orientación exacta al sur, puesto que es simétrico. El cuatro en romano también se ha grabado mediante cuatro unos (IIII), práctica usual en los relojes de sol, como ya se ha dicho en los estudios anteriores.
La fachada donde se encuentra mira al sur con ligera orientación este, por ese motivo al colocar el reloj, dejaron su lado derecho algo separado de la pared, compensando así dicho desvío. La hora solar que indica es muy exacta, dentro de la exactitud que se le puede pedir a un reloj de sol, teniendo en cuenta además que el muro de la torre donde se ubica tiene inclinación, al ser más ancho en la base e ir disminuyendo con la altura.
Su estilete es una pletina metálica, formando los dos lados de un ángulo agudo, orientada al sur. Su lado superior debería estar en la dirección del eje terrestre. El lado inferior, pletina menos ancha, es perpendicular a la superficie del reloj. El escurrir del agua por el estilo con el paso del tiempo, ha oscurecido la losa depositando óxido de hierro en la hendidura de la línea de las doce y sus inmediaciones, así como en la zona que comprende los números X, XI, XII, afeando el reloj. Lo mismo sucede pero con efectos menores, en el borde izquierdo debido al clavo que esta cercano a las VII.
 Por lo dicho, este es el reloj de sol de referencia en Villafranca, por su perfecta construcción y buena colocación. Tiene el inconveniente de que a última hora del día la sombra del estilete se sale totalmente del reloj y la punta está sobre las piedras del muro haciendo difícil la lectura, debe leerse entonces la hora fijándose en la parte superior de la sombra que está sobre el reloj.
La comprobación que he realizado, ratifica que la hora solar que marca es prácticamente exacta, con un adelanto constante de unos 5 minutos, algo que está por debajo del margen de error que se puede cometer en la lectura, sino no se hace de forma precisa, lo que no resulta fácil en los relojes de sol.
Como en anteriores estudios incluyo dos gráficos muy fáciles de interpretar, que sirven para aclarar lo anteriormente leído y que he realizado a partir de las lecturas tomadas.
El primer gráfico indica el error, que en el caso de este reloj es mínimo, en varias horas solares. Puede verse que la mayor desviación se produce a primera hora del día, a las 8 de la mañana, 10 minutos de adelanto, que van disminuyendo hasta una desviación constante de 6 minutos, pasadas las diez de la mañana.



El segundo gráfico indica la hora solar marcada por el reloj y la hora solar que debería marcar. Como en el gráfico anterior se observa que las diferencias son mínimas. A las 10:20 debería marcar las 10:14, una diferencia de 6 minutos de adelanto, que a partir de esta hora se mantiene constante.



Espero que haya sido de su interés. Saludos.
